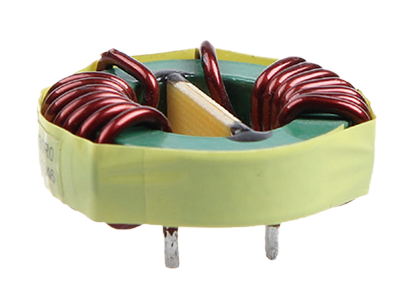

Toroidal Inductor(Differential mode)

Click to expand the criteria search box
  • Product number

  • {/php}
  • Inductance

  • Inductance balance value

  • DCR

  • Load current

Toroidal Inductor(Differential mode) Filter Models: 5 in total, please see the table below.

Series Inductance Inductance balance value DCR Load current Dimension A Nom Dimension B Nom Dimension C Nom Spec. Sample Application
FA2111-V/H
10-1000mH 6.6-574uH 0.003-0.35Ω 1.3-10.8A 7.8-9.4mm 18.8-20.5mm 0.5-1.4mm
-
FA2111-V/H-100L
10mH 6.6uH 0.003Ω 10.8A 8.6mm 19.5mm 1.4mm
FA2111-V/H-120L
12mH 7.5uH 0.004Ω 10.3A 8.6mm 19.5mm 1.4mm
FA2111-V/H-150L
15mH 10.6uH 0.01Ω 7.7A 8.4mm 19.3mm 1.1mm
FA2111-V/H-180L
18mH 11.8uH 0.011Ω 7.4A 8.4mm 19.3mm 1.1mm
FA2111-V/H-220L
22mH 14.2uH 0.012Ω 7A 8.4mm 19.3mm 1.1mm
FA2111-V/H-270L
27mH 17.6uH 0.014Ω 6A 8.1mm 19mm 1mm
FA2111-V/H-330L
33mH 23.4uH 0.02Ω 5A 8.1mm 19mm 0.9mm
FA2111-V/H-390L
39mH 27.7uH 0.025Ω 4.5A 8.1mm 19mm 0.85mm
FA2111-V/H-470L
47mH 35.1uH 0.03Ω 3.8A 7.8mm 19mm 0.8mm
FA2111-V/H-560L
56mH 40.8uH 0.04Ω 3.4A 7.8mm 19mm 0.7mm
FA2111-V/H-680L
68mH 47.6uH 0.045Ω 3.3A 7.8mm 19mm 0.7mm
FA2111-V/H-101L
100mH 75.3uH 0.08Ω 2.4A 7.8mm 18.8mm 0.57mm
FA2111-V/H-121L
120mH 89.8uH 0.09Ω 2.2A 7.8mm 18.8mm 0.57mm
FA2111-V/H-151L
150mH 86.1uH 0.062Ω 3.4A 8.9mm 20mm 0.7mm
FA2111-V/H-181L
180mH 114uH 0.1Ω 2.6A 8.6mm 19.5mm 0.63mm
FA2111-V/H-221L
220mH 138uH 0.11Ω 2.4A 8.6mm 19.5mm 0.63mm
FA2111-V/H-271L
270mH 187uH 0.14Ω 1.8A 8.4mm 19.3mm 0.55mm
FA2111-V/H-331L
330mH 221uH 0.16Ω 1.7A 8.4mm 19.3mm 0.55mm
FA2111-V/H-391L
390mH 251uH 0.18Ω 1.7A 8.4mm 19.3mm 0.55mm
FA2111-V/H-471L
470mH 296uH 0.2Ω 1.6A 8.9mm 19.3mm 0.55mm
FA2111-V/H-561L
560mH 351uH 0.22Ω 1.5A 8.9mm 20mm 0.55mm
FA2111-V/H-681L
680mH 417uH 0.28Ω 1.4A 8.9mm 20mm 0.5mm
FA2111-V/H-821L
820mH 477uH 0.3Ω 1.4A 8.9mm 20mm 0.5mm
FA2111-V/H-102L
1000mH 574uH 0.35Ω 1.3A 9.4mm 20.5mm 0.5mm
FA2111HT-V/H
10-1000mH 7.6-608.2uH 0.012-0.43Ω 1.6-9.9A 8.4-9.4mm 19.3-20.5mm 0.55-1.1mm
-
FA2111HT-V/H-100L
10mH 7.6uH 0.012Ω 9.9A 8.4mm 19.3mm 1.1mm
FA2111HT-V/H-120L
12mH 9uH 0.013Ω 9.6A 8.4mm 19.3mm 1.1mm
FA2111HT-V/H-150L
15mH 11uH 0.014Ω 9.1A 8.4mm 19.3mm 1.1mm
FA2111HT-V/H-180L
18mH 13uH 0.016Ω 8.6A 8.4mm 19.3mm 1.1mm
FA2111HT-V/H-220L
22mH 16.6uH 0.02Ω 7.7A 8.1mm 19mm 1mm
FA2111HT-V/H-270L
27mH 20.1uH 0.025Ω 6.4A 8.1mm 19mm 0.9mm
FA2111HT-V/H-330L
33mH 24uH 0.028Ω 6.1A 8.1mm 19mm 0.9mm
FA2111HT-V/H-390L
39mH 28uH 0.03Ω 5.9A 8.1mm 19mm 0.8mm
FA2111HT-V/H-470L
47mH 33.1uH 0.03Ω 5.6A 8.9mm 20mm 0.8mm
FA2111HT-V/H-560L
56mH 38.5uH 0.035Ω 5.3A 8.9mm 20mm 0.8mm
FA2111HT-V/H-680L
68mH 46uH 0.04Ω 5.1A 8.9mm 20mm 0.8mm
FA2111HT-V/H-101L
100mH 64.5uH 0.05Ω 4.6A 8.9mm 20mm 0.8mm
FA2111HT-V/H-121L
120mH 84.4uH 0.08Ω 3.5A 8.6mm 19.5mm 0.7mm
FA2111HT-V/H-151L
150mH 102.8uH 0.1Ω 3.3A 8.6mm 19.5mm 0.7mm
FA2111HT-V/H-181L
180mH 120.7uH 0.12Ω 3.1A 8.6mm 19.5mm 0.7mm
FA2111HT-V/H-221L
220mH 144.2uH 0.13Ω 3A 8.6mm 19.5mm 0.7mm
FA2111HT-V/H-271L
270mH 172.6uH 0.14Ω 2.8A 8.9mm 20mm 0.7mm
FA2111HT-V/H-331L
330mH 206uH 0.16Ω 2.7A 8.9mm 20mm 0.7mm
FA2111HT-V/H-391L
390mH 266.7uH 0.22Ω 2.1A 8.4mm 19.3mm 0.55mm
FA2111HT-V/H-471L
470mH 314.4uH 0.28Ω 2A 8.9mm 19.3mm 0.55mm
FA2111HT-V/H-561L
560mH 366.9uH 0.32Ω 1.9A 8.9mm 20mm 0.55mm
FA2111HT-V/H-681L
680mH 432uH 0.35Ω 1.8A 8.9mm 20mm 0.55mm
FA2111HT-V/H-821L
820mH 512uH 0.39Ω 1.7A 9.4mm 20.5mm 0.55mm
FA2111HT-V/H-102L
1000mH 608.2uH 0.43Ω 1.6A 9.4mm 20.5mm 0.55mm
FA2414-V/H
10-1000mH 7-537uH 0.005-0.28Ω 1.9-12A 11.12-11.68mm 21.8-22.35mm 0.6-1.5mm
-
FA2414-V/H-100L
10mH 7uH 0.005Ω 12.5A 11.68mm 22.35mm 1.5mm
FA2414-V/H-120L
12mH 7.9uH 0.006Ω 12A 11.68mm 22.35mm 1.5mm
FA2414-V/H-150L
15mH 9.6uH 0.007Ω 11.3A 11.68mm 22.35mm 1.5mm
FA2414-V/H-180L
18mH 11.3uH 0.008Ω 10.8A 11.68mm 22.35mm 1.5mm
FA2414-V/H-220L
22mH 13.4uH 0.009Ω 10.3A 11.68mm 22.35mm 1.5mm
FA2414-V/H-270L
27mH 16uH 0.01Ω 9.8A 11.68mm 22.35mm 1.4mm
FA2414-V/H-330L
33mH 21.6uH 0.012Ω 7.4A 11.43mm 22.1mm 1.3mm
FA2414-V/H-390L
39mH 25uH 0.014Ω 7.1A 11.43mm 22.1mm 1.2mm
FA2414-V/H-470L
47mH 29.3uH 0.018Ω 6.7A 11.43mm 22.1mm 1.1mm
FA2414-V/H-560L
56mH 34.1uH 0.022Ω 6.4A 11.43mm 22.1mm 1mm
FA2414-V/H-680L
68mH 45.7uH 0.028Ω 4.9A 11.12mm 21.8mm 0.9mm
FA2414-V/H-101L
100mH 65uH 0.04Ω 4.4A 11.12mm 21.8mm 0.9mm
FA2414-V/H-121L
120mH 86.4uH 0.045Ω 3.3A 11.12mm 21.8mm 0.9mm
FA2414-V/H-151L
150mH 105uH 0.05Ω 3.1A 11.12mm 21.8mm 0.9mm
FA2414-V/H-181L
180mH 108uH 0.055Ω 3.8A 11.12mm 21.8mm 0.9mm
FA2414-V/H-221L
220mH 127uH 0.06Ω 3.6A 11.12mm 21.8mm 0.9mm
FA2414-V/H-271L
270mH 153uH 0.065Ω 3.4A 11.12mm 21.8mm 0.9mm
FA2414-V/H-331L
330mH 176uH 0.09Ω 3.3A 11.12mm 21.8mm 0.8mm
FA2414-V/H-391L
390mH 237uH 0.13Ω 2.5A 11.12mm 21.8mm 0.7mm
FA2414-V/H-471L
470mH 281uH 0.14Ω 2.3A 11.12mm 21.8mm 0.7mm
FA2414-V/H-561L
560mH 327uH 0.18Ω 2.2A 11.12mm 21.8mm 0.65mm
FA2414-V/H-681L
680mH 387uH 0.22Ω 2.1A 11.12mm 21.8mm 0.6mm
FA2414-V/H-821L
820mH 453uH 0.25Ω 2A 11.12mm 21.8mm 0.6mm
FA2414-V/H-102L
1000mH 537uH 0.28Ω 1.9A 11.12mm 21.8mm 0.6mm
FA2814-V/H
10-1000mH 6.2-435uH 0.004-0.2Ω 2.4-14.3A 11-12mm 25-26.7mm 0.7-1.5mm
-
FA2814-V/H-100L
10mH 6.2uH 0.004Ω 14.3A 12mm 26.7mm 1.5mm
FA2814-V/H-120L
12mH 6.9uH 0.005Ω 14.2A 12mm 26.7mm 1.5mm
FA2814-V/H-150L
15mH 8.7uH 0.006Ω 13.6A 12mm 26.7mm 1.5mm
FA2814-V/H-180L
18mH 18uH 0.007Ω 13.1A 12mm 26.7mm 1.5mm
FA2814-V/H-220L
22mH 22uH 0.008Ω 12.6A 12mm 26.7mm 1.4mm
FA2814-V/H-270L
27mH 27uH 0.009Ω 11.8A 12mm 26.7mm 1.4mm
FA2814-V/H-330L
33mH 33uH 0.01Ω 11.1A 12mm 26.7mm 1.4mm
FA2814-V/H-390L
39mH 39uH 0.011Ω 10.8A 12mm 26.7mm 1.4mm
FA2814-V/H-470L
47mH 47uH 0.012Ω 10.3A 12mm 26.7mm 1.3mm
FA2814-V/H-560L
56mH 56uH 0.013Ω 9.8A 12mm 26.7mm 1.3mm
FA2814-V/H-680L
68mH 68uH 0.02Ω 7.6A 11.4mm 26.2mm 1.1mm
FA2814-V/H-101L
100mH 100uH 0.03Ω 6.8A 11.4mm 26.2mm 1mm
FA2814-V/H-121L
120mH 120uH 0.04Ω 5.1A 11mm 25.7mm 0.9mm
FA2814-V/H-151L
150mH 150uH 0.045Ω 4.9A 11mm 25.7mm 0.9mm
FA2814-V/H-181L
180mH 180uH 0.05Ω 4.7A 11mm 25.7mm 0.9mm
FA2814-V/H-221L
220mH 220uH 0.06Ω 4.4A 11mm 25.7mm 0.9mm
FA2814-V/H-271L
270mH 270uH 0.07Ω 4.2A 11mm 25.7mm 0.9mm
FA2814-V/H-331L
330mH 330uH 0.075Ω 4A 11mm 25.7mm 0.9mm
FA2814-V/H-391L
390mH 390uH 0.08Ω 3.8A 11mm 25.7mm 0.9mm
FA2814-V/H-471L
470mH 470uH 0.092Ω 3.7A 11mm 25.7mm 0.8mm
FA2814-V/H-561L
560mH 560uH 0.1Ω 3.5A 11mm 25.7mm 0.8mm
FA2814-V/H-681L
680mH 680uH 0.17Ω 2.7A 12mm 25mm 0.7mm
FA2814-V/H-821L
820mH 820uH 0.18Ω 2.5A 12mm 25mm 0.7mm
FA2814-V/H-102L
1000mH 1000uH 0.2Ω 2.4A 12mm 25mm 0.7mm
FA3216-V/H
10-1000mH 10-1000uH 0.004-0.15Ω 3.5-20.8A 13.2-15mm 29-30.7mm 0.8-1.6mm
-
FA3216-V/H-100L
10mH 10uH 0.004Ω 20.8A 15mm 30.7mm 1.6mm
FA3216-V/H-120L
12mH 12uH 0.004Ω 19.6A 15mm 30.7mm 1.6mm
FA3216-V/H-150L
15mH 15uH 0.005Ω 18.6A 15mm 30.7mm 1.6mm
FA3216-V/H-180L
18mH 18uH 0.005Ω 18.5A 15mm 30.7mm 1.6mm
FA3216-V/H-220L
22mH 22uH 0.006Ω 17.7A 15mm 30.7mm 1.6mm
FA3216-V/H-270L
27mH 27uH 0.006Ω 17A 15mm 30.7mm 1.6mm
FA3216-V/H-330L
33mH 33uH 0.009Ω 13A 14.2mm 30mm 1.4mm
FA3216-V/H-390L
39mH 39uH 0.01Ω 12.2A 14.2mm 30mm 1.4mm
FA3216-V/H-470L
47mH 47uH 0.011Ω 11.8A 14.2mm 30mm 1.4mm
FA3216-V/H-560L
56mH 56uH 0.02Ω 8.9A 13.7mm 29.5mm 1.1mm
FA3216-V/H-680L
68mH 68uH 0.023Ω 8.5A 13.7mm 29.5mm 1.1mm
FA3216-V/H-101L
100mH 100uH 0.027Ω 7.8A 13.7mm 29.5mm 1.1mm
FA3216-V/H-121L
120mH 120uH 0.03Ω 7.4A 13.8mm 29.5mm 1.1mm
FA3216-V/H-151L
150mH 150uH 0.033Ω 7A 13.7mm 29.5mm 1.1mm
FA3216-V/H-181L
180mH 180uH 0.037Ω 6.7A 13.7mm 29.5mm 1.1mm
FA3216-V/H-221L
220mH 220uH 0.06Ω 5.1A 13.2mm 29mm 0.9mm
FA3216-V/H-271L
270mH 270uH 0.07Ω 4.8A 13.2mm 29mm 0.9mm
FA3216-V/H-331L
330mH 330uH 0.08Ω 4.6A 13.2mm 29mm 0.9mm
FA3216-V/H-391L
390mH 390uH 0.085Ω 4.4A 13.2mm 29mm 0.9mm
FA3216-V/H-471L
470mH 470uH 0.09Ω 4.2A 13.2mm 29mm 0.9mm
FA3216-V/H-561L
560mH 560uH 0.1Ω 4A 13.2mm 29mm 0.9mm
FA3216-V/H-681L
680mH 680uH 0.12Ω 3.8A 13.2mm 29mm 0.8mm
FA3216-V/H-821L
820mH 820uH 0.13Ω 3.6A 13.2mm 29mm 0.8mm
FA3216-V/H-102L
1000mH 1000uH 0.15Ω 3.5A 13.2mm 29mm 0.8mm

* The above product parameters are for reference only, please refer to the technical specifications for detailed technical parameters
